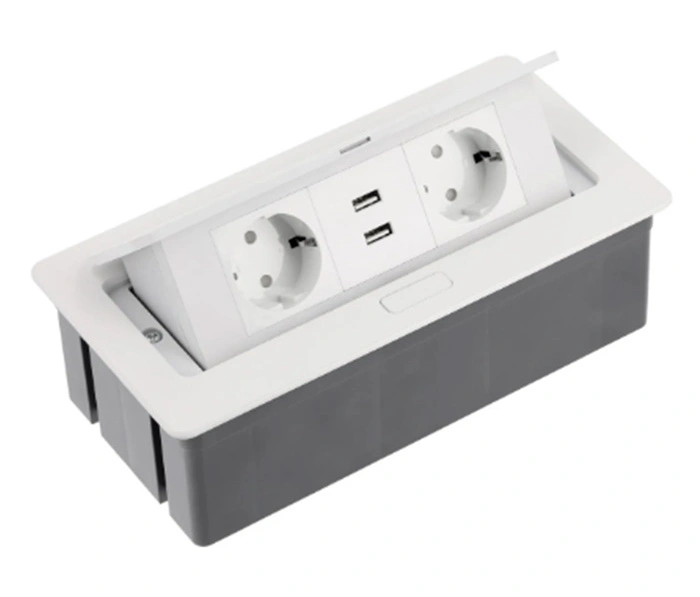

Встраиваемый блок розеток SOFT USB

Конструкция и материалы встраиваемого блока розеток SOFT USB

Корпус встраиваемого блока розеток SOFT USB выполнен из алюминия. Алюминий обеспечивает механическую жесткость конструкции и эффективный отвод тепла от зарядных устройств. Цвет корпуса — белый. Поверхность алюминия имеет матовую текстуру, устойчивую к появлению царапин и отпечатков пальцев. Блок предназначен для установки в столешницу или панель офисной мебели. Конструкция предусматривает монтаж в подготовленное отверстие. Фиксация осуществляется с помощью кронштейнов, которые входят в базовую комплектацию. Кронштейны обеспечивают жесткое крепление без люфта. Длина корпуса блока составляет 0,5 метра. Толщина алюминиевой стенки корпуса гарантирует сохранение геометрии при температурных расширениях. Бренд SOFT специализируется на аксессуарах для офисной мебели. Артикул изделия позволяет идентифицировать модель в каталоге производителя. Производитель указывает артикул на упаковке и на самом блоке.

Особенности алюминиевого корпуса

Алюминий выбран как основной материал корпуса по нескольким причинам. Металл не поддерживает горение, что важно для устройств, работающих под нагрузкой. Алюминий не подвержен коррозии при контакте с влагой из воздуха. Белый цвет корпуса является нейтральным решением для большинства офисных интерьеров. Черный вариант корпуса также доступен в линейке бренда. Поверхность алюминия обработана методом анодирования. Анодирование создает защитный слой, предотвращающий окисление. Конструкция блока не содержит острых углов. Все грани скруглены для безопасной эксплуатации. Вес блока составляет 0,3 килограмма. Точные характеристики массы зависят от конфигурации разъемов. Производитель указывает массу в технической документации. Цвет корпуса указан в маркировке на коробке. Белый цвет соответствует стандартному коду RAL 9016.

Электрическая схема и разъемы блока розеток SOFT USB

Блок розеток SOFT USB содержит два силовых разъема типа Schuko и два USB-порта. Разъемы Schuko рассчитаны на напряжение 220-240 вольт и ток до 10 ампер. Суммарная нагрузка на блок не должна превышать 2300 ватт. USB-порты обеспечивают зарядный ток до 2,4 ампера на каждый порт. Суммарный ток по USB-каналу составляет 4,8 ампера. Зарядный блок автоматически определяет тип подключенного устройства. Распиновка USB-портов соответствует стандарту USB 2.0. Разъемы Schuko имеют защитные шторки. Шторки предотвращают случайное прикосновение к контактам. Внутренняя проводка выполнена медным проводом сечением 1,5 квадратных миллиметра. Изоляция проводов выдерживает нагрев до 105 градусов Цельсия. Подключение блока к сети осуществляется через кабель с вилкой. Длина кабеля питания составляет 1,5 метра. Кабель имеет двойную изоляцию. На корпусе блока расположен выключатель с подсветкой. Выключатель отключает все розетки и USB-порты одновременно. Индикатор подсветки горит белым цветом при включенном состоянии.

Параметры USB-зарядного устройства

Встроенное зарядное устройство поддерживает протоколы быстрой зарядки. USB-порты совместимы с устройствами Apple и Android. Выходное напряжение на USB-портах составляет 5 вольт. Стабилизация напряжения поддерживается в диапазоне нагрузок от 0 до 2,4 ампера. Зарядный блок имеет защиту от короткого замыкания. Защита от перегрева отключает USB-порты при превышении температуры 85 градусов. Время непрерывной работы зарядного устройства не ограничено. Конденсаторы в цепи питания рассчитаны на 1000 микрофарад. Трансформатор блока питания выполнен на ферритовом сердечнике. Частота преобразования составляет 60 килогерц. Это снижает уровень электромагнитных помех. Разъем USB имеет механический ресурс не менее 5000 циклов подключения. Разъем Schuko рассчитан на 10000 циклов включения. Производитель гарантирует сохранение контактного усилия в течение всего срока службы.

Установка и монтаж встраиваемой конструкции

Встраиваемый блок розеток SOFT USB монтируется в отверстие столешницы. Размер посадочного отверстия указан в инструкции производителя. Глубина установки блока составляет 45 миллиметров. Это значение учитывает высоту разъемов и внутренней проводки. Кронштейны фиксируются винтами с потайной головкой. Винты входят в комплект поставки. Материал столешницы может быть любым: ДСП, МДФ, массив дерева. Толщина столешницы должна быть не менее 16 миллиметров. Для тонких столешниц требуется использование усиливающих накладок. Блок устанавливается заподлицо с поверхностью стола. Верхняя панель блока выступает над столешницей на 2 миллиметра. Это обеспечивает доступ к разъемам. Провода от блока укладываются в кабель-канал под столешницей. Длина кабеля питания позволяет подключиться к настенной розетке в радиусе 1,5 метра. Удлинитель не требуется при стандартной планировке рабочего места. Розеточный блок имеет сертификат соответствия стандартам безопасности. Маркировка CE подтверждает соответствие европейским нормам. Производитель указывает на корпусе номинальные параметры сети.

Совместимость с офисной мебелью

Блок розеток SOFT USB разработан для интеграции в офисные столы. Конструкция подходит для столов серии Ergosmart. Производитель мебели Ergosmart предусматривает посадочные места под такие блоки. Универсальные размеры позволяют устанавливать блок в столы других брендов. Расстояние между крепежными отверстиями стандартизировано. Блок не требует дополнительных переходников для монтажа. Встраиваемая конструкция исключает свисающие провода на столе. Все соединения скрыты под столешницей. Розетка Schuko имеет заземляющий контакт. Заземление необходимо для питания компьютеров и оргтехники. USB-порты имеют гальваническую развязку от сети. Это защищает подключенные устройства от помех. Блок розеток может устанавливаться в ряд с другими блоками. Расстояние между соседними блоками не регламентируется. Конструкция позволяет монтировать блок в любом месте столешницы. Наличие блока увеличивает функциональность рабочего стола. Пользователь получает доступ к питанию без использования удлинителя. Удлинитель на полу создает опасность спотыкания. Встраиваемый блок решает эту проблему.

Технические характеристики и артикул

Артикул встраиваемого блока розеток SOFT USB указан на упаковке. Производитель присваивает уникальный артикул каждой модели. Артикул позволяет заказать точную копию устройства. Характеристики блока включают количество разъемов и тип корпуса. Блок имеет два разъема Schuko и два USB-порта. Цвет корпуса — белый. Черный цвет доступен в другой модификации. Длина кабеля питания составляет 1,5 метра. Сечение провода — 1,5 квадратных миллиметра. Максимальная нагрузка на блок — 2300 ватт. Зарядный ток USB — 2,4 ампера на порт. Материал корпуса — алюминий. Способ монтажа — встраиваемый. Размеры блока: длина 500 миллиметров, ширина 60 миллиметров, высота 45 миллиметров. Вес нетто — 0,3 килограмма. Диапазон рабочих температур — от -10 до +40 градусов Цельсия. Относительная влажность воздуха — до 80 процентов без конденсации. Степень защиты корпуса — IP20. Это означает защиту от твердых предметов диаметром более 12 миллиметров. Блок не защищен от воды. Производитель не рекомендует устанавливать блок во влажных помещениях. На корпусе нанесена маркировка с параметрами сети и логотипом бренда. Логотип SOFT расположен на верхней панели. Надписи выполнены белой краской на алюминиевом фоне.

Компоненты и сборка

Внутренняя начинка блока состоит из металлических шин и печатной платы. Шины выполнены из латуни толщиной 0,8 миллиметра. Латунь обеспечивает низкое переходное сопротивление. Контакты розеток Schuko подпружинены. Пружины гарантируют надежный контакт с вилкой. Печатная плата USB-зарядки покрыта защитным лаком. Лак предохраняет плату от пыли и случайных замыканий. Конденсаторы на плате имеют запас по напряжению 25 вольт. Диоды Шоттки используются для выпрямления тока. Микросхема контроллера заряда управляет выходным током. Дроссель фильтра подавляет высокочастотные помехи. Все компоненты закреплены на плате пайкой. Пайка выполнена бессвинцовым припоем. Качество пайки контролируется визуально и электрически. Производитель проводит испытания каждого блока перед отгрузкой. Испытания включают проверку изоляции на пробой. Тестовое напряжение составляет 1500 вольт. Изоляция проводов выдерживает без пробоя. Время теста — 1 секунда. После испытаний блок маркируется и упаковывается. Упаковка защищает блок от повреждений при транспортировке. Внутри коробки блок фиксируется пенопластовыми вставками. Комплект поставки включает блок, кронштейны, винты и инструкцию. Инструкция содержит схему подключения и размеры отверстия.

Эргономика и размещение на рабочем столе

Блок розеток SOFT USB размещается на столе в зоне досягаемости руки. Пользователь может подключить зарядный кабель или вилку без наклона. Разъемы расположены на верхней панели блока. Угол наклона разъемов составляет 15 градусов. Наклон облегчает вставку вилки. Расстояние между розетками Schuko составляет 50 миллиметров. Это позволяет подключать два адаптера питания без перекрытия. USB-порты расположены между розетками. Порты ориентированы вертикально. Кабель USB вставляется сверху вниз. Такая ориентация предотвращает самопроизвольное выпадение кабеля. Выключатель находится сбоку корпуса. Подсветка выключателя видна издалека. Пользователь видит, включен ли блок. Корпус блока не нагревается выше 40 градусов при полной нагрузке. Нагрев распределен равномерно по всей длине корпуса. Алюминий рассеивает тепло быстрее пластика. Блок не создает шума при работе. Вентиляторы отсутствуют. Зарядное устройство работает в режиме полной тишины. Это важно для офисов с открытой планировкой. Блок не вибрирует при подключении нагрузки. Конструкция исключает дребезжание контактов.

Безопасность и защита

Блок розеток SOFT USB оснащен защитой от перегрузки по току. Автоматический выключатель отключает питание при превышении 10 ампер. Выключатель имеет кнопку сброса. После устранения перегрузки кнопку нужно нажать. Защита от перенапряжения отсутствует. Производитель рекомендует использовать блок с сетевыми фильтрами. USB-порты защищены от короткого замыкания на выходе. При замыкании порт отключается на 5 секунд. Затем порт возобновляет работу. Если короткое замыкание сохраняется, отключение повторяется. Цикл повторяется до устранения неисправности. Корпус блока имеет заземляющий контакт. Заземление подключается через вилку кабеля питания. Внутренняя проводка заземления выполнена желто-зеленым проводом. Сечение провода заземления равно сечению фазных проводов. Все металлические части блока соединены с заземлением. Сопротивление заземления не превышает 0,1 Ома. Изоляция между токоведущими частями и корпусом составляет 10 мегаом. Тест изоляции проводится при напряжении 500 вольт. Блок соответствует требованиям директивы низковольтного оборудования. Сертификат соответствия прилагается к партии товара. На корпусе нанесен знак CE.
