Механизм качания DMSL 250

Общие характеристики механизма качания DMSL 250

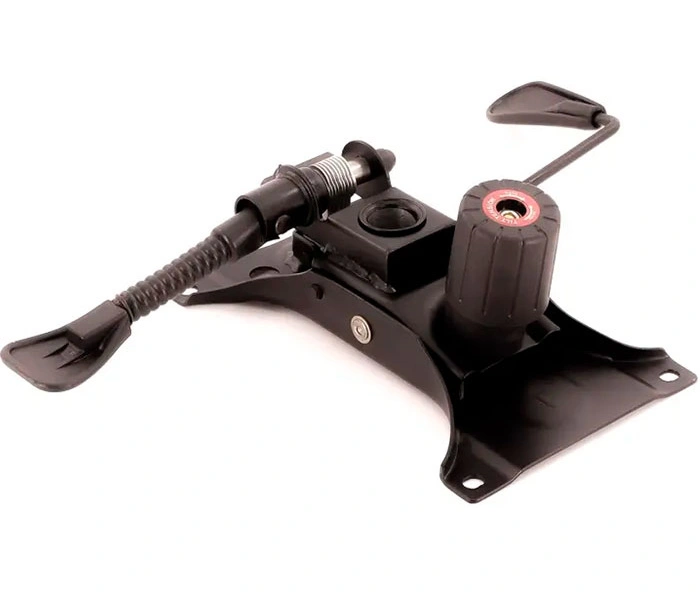

Механизм качания DMSL 250 представляет собой стандартный узел, используемый в офисных креслах для персонала и руководителя. Конструкция рассчитана на статические нагрузки и обеспечивает плавное изменение угла наклона спинки. Устройство монтируется на крестовину кресла и соединяет сиденье с газлифтом. Основной функцией является возврат кресла в исходное положение при снятии нагрузки. Модель DMSL 250 относится к базовым механизмам для стульев и кресел, работающих в режиме многократного качания.

Материалы и сборка узла

Корпус и ответные планки

Корпус механизма выполнен из листовой стали толщиной до 2,5 мм. Ответные планки для фиксации сиденья штампуются из холоднокатаного проката. Все металлические детали проходят антикоррозийную обработку. Сварные швы на элементах конструкции отсутствуют — соединение выполнено на заклепках и винтах. Такая сборка упрощает замену изношенных частей механизма.

Пружинный блок

Упругий элемент механизма качания DMSL 250 — цилиндрическая пружина сжатия. Пружина расположена внутри корпуса и воздействует на шток регулировки наклона. Жесткость пружины подобрана для офисных кресел со стандартным весом пользователя до 120 кг. Ход пружины ограничен упорами, что предотвращает перегрузку механизма.

Регулировка наклона и фиксация

Винт регулировки жесткости

Для изменения усилия качания используется винт с резьбой М8, расположенный на передней панели механизма. Вращение винта сжимает или ослабляет пружину, что позволяет настроить сопротивление качанию под конкретного пользователя. Диапазон регулировки — от полного ослабления до максимального натяжения. Фиксация винта осуществляется контргайкой.

Рычаг блокировки положения

Фиксация кресла в рабочем положении выполняется рычагом, выведенным под сиденье. Рычаг воздействует на зацеп, который останавливает качание механизма. При активации блокировки кресло перестает качаться и фиксируется в выбранном угле наклона спинки. Возможна фиксация в любом промежуточном положении в пределах хода механизма.

Совместимость с элементами кресла

Посадочные размеры

Механизм качания DMSL 250 имеет стандартное крепление к крестовине через центральное отверстие диаметром 50 мм. Крепление к сиденью выполняется четырьмя винтами М6 с шагом 195х165 мм. Механизм подходит для большинства офисных кресел и стульев, имеющих аналогичную разметку. В комплект поставки входят комплектующие: винты и шайбы.

Взаимодействие с газлифтом

Узел устанавливается на газлифт класса 2 и 3. Внутренняя втулка механизма рассчитана на шток диаметром 12 мм. Высота установки механизма не изменяет общий диапазон регулировки высоты кресла. Конструкция позволяет использовать механизм с креслами серий Samurai, Люкс и Топ-ган.

Конструкция рычага и мультиблок

Рычаг управления механизмом выполнен из стального прутка диаметром 6 мм с пластиковым наконечником. Длина рычага составляет 80 мм. В некоторых модификациях механизм качания DMSL 250 может быть интегрирован в мультиблок, совмещающий регулировку высоты и фиксацию качания. В таком исполнении рычаг управления заменен на единый блок с кнопкой. Мультиблок упрощает управление креслом, но не изменяет принцип работы самого механизма качания. Описание мультиблока включает два независимых узла: подъем газлифта и фиксатор наклона спинки.
