Встраиваемый блок розеток SOFT

Конструкция и материалы корпуса встраиваемого блока розеток SOFT

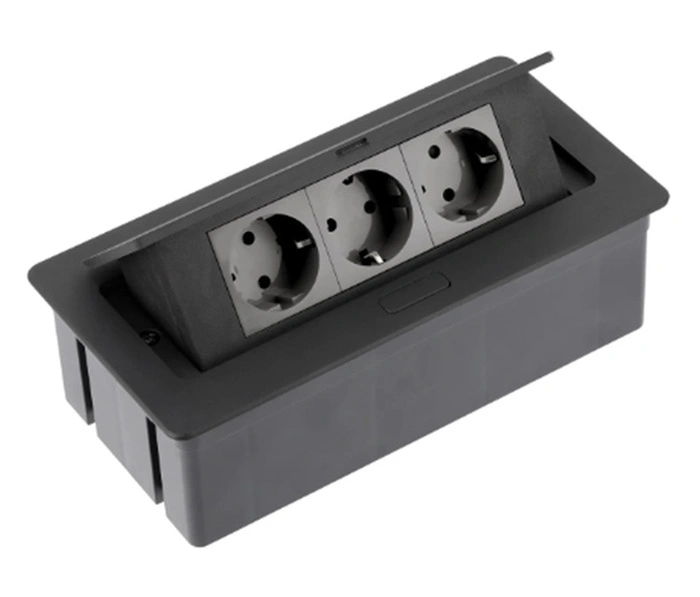

Встраиваемый блок розеток SOFT представляет собой настольный удлинитель, выполненный в алюминиевом корпусе. Использование алюминия обеспечивает механическую жесткость конструкции и эффективный отвод тепла при работе электронных компонентов. Корпус блока имеет прямоугольное сечение, что позволяет интегрировать устройство в столешницу или офисную панель. Цвет корпуса — черный или белый, в зависимости от серии. Выбор цвета позволяет адаптировать блок под интерьер рабочего места без дополнительных накладок.

Габариты и особенности монтажа

Длина встраиваемого блока розеток SOFT составляет 0.5 метра или 0.8 метра в зависимости от модификации. Ширина корпуса — 68 мм, высота — 45 мм. Такие размеры позволяют разместить блок в стандартные вырезы столешниц. Крепление осуществляется с помощью кронштейнов, которые входят в комплект поставки. Кронштейны фиксируют блок в подготовленном отверстии, обеспечивая плотное прилегание к поверхности стола.

Электрическая схема и разъемы встраиваемого блока розеток SOFT

Встраиваемый блок розеток SOFT оснащен двумя розетками стандарта Schuko (тип F) с заземляющими контактами. Номинальное напряжение — 230 В, максимальный ток нагрузки — 10 А. Розетки Schuko обеспечивают совместимость с вилками большинства офисной техники без использования переходников. Дополнительно на корпусе размещены два порта USB типа A для зарядки мобильных устройств. Выходное напряжение USB — 5 В, суммарный ток — 2.1 А.

Кабельная система и подключение

Блок подключается к сети через кабель с вилкой Schuko. Длина кабеля от корпуса до вилки составляет 1.5 метра. Сечение жил кабеля — 0.75 мм², что соответствует требованиям для нагрузки до 10 А. Провод имеет двойную изоляцию из ПВХ. Подключение блока к сети производится через стандартную розетку с заземлением. Расположение выключателя на корпусе блока не предусмотрено, отключение нагрузки осуществляется выдергиванием вилки из розетки.

Материалы и компоненты розеточного блока SOFT

Корпус блока изготовлен из алюминиевого сплава марки АД31, который подвергается анодированию для защиты от коррозии. Толщина стенок корпуса — 1.5 мм. Лицевая панель блока выполнена из поликарбоната, устойчивого к ультрафиолету и механическим повреждениям. Внутренние токоведущие шины изготовлены из латуни с гальваническим покрытием никелем. Контакты розеток Schuko выполнены из фосфористой бронзы.

USB-модуль и защита электроники

Встраиваемый блок розеток SOFT использует импульсный преобразователь для питания USB-портов. Преобразователь имеет защиту от короткого замыкания и перегрузки по току. Эффективность преобразования составляет 85% при номинальной нагрузке. Конденсаторы фильтра питания рассчитаны на температуру до 105°C. USB-модуль автоматически определяет тип подключенного устройства и устанавливает оптимальный ток заряда.

Совместимость и стандарты встраиваемого блока розеток SOFT

Встраиваемый блок розеток SOFT соответствует требованиям технических регламентов Таможенного союза ТР ТС 004/2011 и ТР ТС 020/2011. Степень защиты корпуса — IP20, что допускает эксплуатацию только в сухих помещениях без риска попадания влаги. Климатическое исполнение — УХЛ 4.2, диапазон рабочих температур от -10°C до +40°C. Блок рассчитан на непрерывную работу в течение 8 часов.

Особенности конструкции и эргономика

Встраиваемый блок розеток SOFT имеет скошенные углы корпуса, что снижает риск травмирования при контакте. Все разъемы расположены на лицевой панели под углом 15 градусов, что облегчает подключение вилок. Расстояние между розетками Schuko составляет 40 мм, что позволяет использовать блоки питания с крупными корпусами без перекрытия соседних гнезд. USB-порты размещены с левой стороны лицевой панели.

Параметры и маркировка встраиваемого блока розеток SOFT

Маркировка на корпусе блока содержит номинальные значения напряжения и тока, а также предупреждение о запрете эксплуатации во влажной среде. Производитель наносит логотип SOFT методом лазерной гравировки на боковую поверхность алюминиевого корпуса. Все электрические параметры указаны на наклейке на нижней стороне блока. Серийный номер и дата производства выбиты на торцевой заглушке.

Упаковка и комплектация розеточного блока

Встраиваемый блок розеток SOFT поставляется в картонной коробке с внутренним ложементом из вспененного полиэтилена. В комплект входят: блок розеток, кабель питания с вилкой Schuko, два кронштейна для монтажа, четыре винта М4 с потайной головкой, инструкция по установке на русском языке. Вес блока в упаковке составляет 0.85 кг. Размеры упаковки — 550x100x60 мм.

Технические характеристики встраиваемого блока розеток SOFT

Номинальное напряжение: 230 В переменного тока, частота 50 Гц. Максимальный ток нагрузки: 10 А. Суммарная мощность нагрузки: 2300 Вт. Количество розеток Schuko: 2 шт. Количество USB-портов: 2 шт. Выходной ток USB: 2.1 А. Длина кабеля: 1.5 метра. Материал корпуса: алюминий. Цвет корпуса: черный или белый. Габариты: 500x68x45 мм или 800x68x45 мм. Вес: 0.65 кг. Степень защиты: IP20. Температура эксплуатации: от -10°C до +40°C. Сечение провода: 0.75 мм². Тип вилки: Schuko CEE 7/4. Конструкция блока предусматривает размещение на столе с фиксацией кронштейнами через отверстие в столешнице.
